Гребінчаста шина A9XPH624, нижня, 1L+N, ширина 9 мм, 24 модулі, 80А

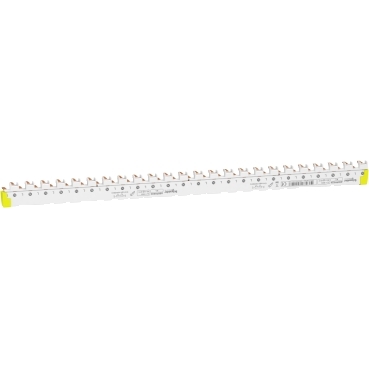

Гребінчаста шина A9XPH624

Гребінчаста шина A9XPH624 призначена для підключення електричних компонентів у горизонтальних розподільчих системах. Вона забезпечує зручний монтаж і оптимальне використання простору завдяки 24 піньовим шляхам N+1L, що дозволяють здійснювати розподіл енергії за допомогою одного полюса 1P + N. Довжина цієї шини становить 24 модулі (18 мм кожен), що робить її ідеальною для розподільчих щитів і великих систем.

Шина має крок підключення 9 мм, а відстань між лініями складає 18 мм, що дозволяє здійснювати зручне підключення різних електричних пристроїв і спрощує монтаж. Тип конектора — “клема”, що забезпечує надійне і стабільне з’єднання з підключеними елементами. Вона встановлюється на нижніх клемах тунельного типу, що надає додаткову зручність при підключенні.

Номінальний струм цієї шини досягає 80 А при температурі 40°C, що дозволяє працювати з середніми навантаженнями в розподільчих системах. Номінальна робоча напруга становить 230 В змінного струму (фаза/нейтраль), що є стандартом для побутових і малих комерційних електричних мереж. Ізоляційна напруга складає 500 В змінного струму, що відповідає вимогам МЕК 61439-2.

Шина відповідає стандартам МЕК 61439-1, має високу вогнестійкість (960°C протягом 30 секунд згідно з МЕК 60695-2-1) і ступінь захисту IP20, що гарантує захист від пилу та вологи. Вона сумісна з пристроями серії Acti9, такими як iDPN і iDPN Vigi, що дозволяє інтегрувати її в уже існуючі розподільчі системи.

Гребінчаста шина A9XPH624 має ширину 430 мм і кількість модулів — 48, що дозволяє використовувати її в більш складних конфігураціях. Виріб забезпечує тривалий термін служби і надійність, на нього надається гарантія 12 місяців.
