Гребінчаста шина нижня A9XPH712, 3P+N розділена, ширина 9 мм, 12 модулів, 80 А

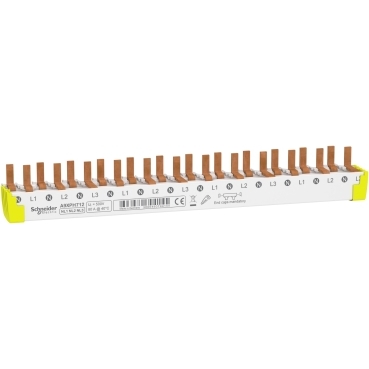

Гребінчаста шина нижня A9XPH712

Гребінчаста нижня шина A9XPH712 із серії Acti9 забезпечує ефективне електричне з’єднання в розподільчих пристроях. Горизонтальне кріплення дозволяє легко монтувати шину, забезпечуючи компактність і надійність електрощитового обладнання. Виріб має конфігурацію 3L+N, що дозволяє з’єднувати пристрої з 12 пінів N+L для рівномірного розподілу навантаження.

Довжина виробу становить 12 модулів по 18 мм, що забезпечує сумісність із стандартними монтажними рішеннями. Відстань між лініями досягає 54 мм, що гарантує зручне підключення. Крок підключення 9 мм дозволяє оптимально організувати електричні з’єднання. Тип конектора – клема, що сприяє надійності контакту і довговічності експлуатації.

Вогнестійкість матеріалу розподільної шини відповідає температурі 960°C протягом 30 секунд за стандартом МЕК 60695-2-1. Ступінь захисту IP20 запобігає потраплянню сторонніх предметів і випадковому контакту з провідними частинами. Виріб має ступінь забруднення 3 відповідно до МЕК 60947-7-1. Гарантійний термін експлуатації становить 12 місяців.

Шина фазна гребінчаста розрахована на номінальний струм 80А при температурі 40°C, що дозволяє її використовувати для електромереж середньої та високої потужності. Номінальна робоча напруга становить 230В АС Ph/N, що відповідає вимогам безпечного використання. Ізоляційна напруга сягає 500В АС відповідно до стандарту МЕК 61439-1, що забезпечує додаткову електробезпеку.

Монтаж здійснюється в нижній частині електрощита на клеми тунельного типу, що спрощує процес встановлення. Загальна ширина шини для модульних автоматів складає 220 мм, а кількість модулів – 24, що дозволяє використовувати його в різних конфігураціях електрощитів.
