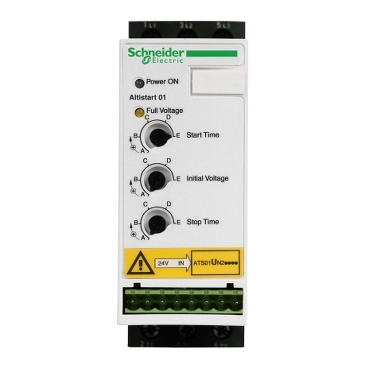

Пристрій плавного пуску ATSU01N206LT, ATSU01 6A

13 230.05 грн

Доставка

Нова Пошта: за тарифом перевізника

Самовивіз: безкоштовно

Артикул: ATSU01N206LT Категорія: Бренд:

Пристрій плавного пуску ATSU01N206LT від Schneider Electric створений для керування асинхронними електродвигунами. Цей апарат дозволяє запускати двигуни без ривків і перевантажень у мережі, що знижує знос обладнання. Вбудований байпас забезпечує ефективну роботу після завершення пуску, зменшуючи енергоспоживання.

Під час запуску пристрій ATSU01N206LT поступово збільшує напругу, що дозволяє уникнути різких стрибків пускового струму. Пусковий момент можна налаштовувати в межах 30–80%, залежно від потреби. Завдяки цим можливостям забезпечується плавність роботи та захист електромережі.

Конструкція пристрою дозволяє монтаж у вертикальному положенні з відхиленням до 10 градусів. Робочий діапазон напруги становить від 180 до 528 В, що робить його придатним для різних мереж. Висока надійність пристрою підтверджується сертифікатами CE, UL та іншими стандартами якості.

Дисплей зі світлодіодами інформує про стан роботи: зелений вказує на запуск, жовтий — на досягнення номінальної напруги. Параметри, як-от тривалість пуску, можуть регулюватися в межах від 1 до 10 секунд. Це дозволяє оптимізувати роботу залежно від характеристик обладнання.

В пристрої реалізовано високий ступінь захисту (IP20) і стійкість до механічних впливів. Він витримує вібрації та удари відповідно до вимог стандартів. При цьому енергоспоживання зведено до мінімуму: лише 1,5 Вт у робочому стані.

Пристрій плавного пуску ATSU01N206LT — це сучасний апарат для керування двигунами в трифазних мережах. Німецька якість цього пристрою забезпечує довговічність обладнання та мінімізує ризик збоїв під час запуску.

Група продукції

Пристрої плавного пуску Altistart

Сублінійка

Altistart 01

Колекція

Приводна техніка

ETIM-клас

EC000640

Опис ETIM-класу

Софтстартер (пристрій плавного пуску електродвигуна)

Версія ETIM

7

EF000458 - з дисплеєм

true

EF009214 - внутрішній байпас

true

Момент затягування

1.9-2.5 Н-м 0.5-0.5 Н-м

Вихідна напруга

<= напруга живлення

Частота мережі, Гц

47,5…63

Робоче положення

Вертикально +/- 10 градусів

Електричне з'єднання
Межі напруги живлення, В

180-528

Розсіювана потужність, Вт

1,5 Вт при повному навантаженні та при завершенні пуску 61,5 Вт у перехідному стані

Спосіб збору

З радіатором

Частота мережі живлення

50…60 Гц – 5…5%

Тривалість запуску

1 s/100 5 s/20 10 s/10 регулюємо від 1 до 10 с

Пусковий момент

30…80% пускового моменту при прямому пуску двигуна

Струм дискретного виходу

2 А DC-13 3 А AC-15

Діапазон потужності

0,55-1 кВт 200-240 В 3 фази 1,1-2 кВт 380-440 В 3 фази 2,2-3 кВт

Маркування

CE

Призначення продукту

Асинхронні електродвигуни

Тип пускача

soft starter

Доступні функції

Вбудований байпас

Напруга дискретного виходу

24 В (межі напруги: 6…30 В) логіка з відкритим колектором

Напруга дискретного ходу, В

24…40

Тип дискретного входу

Логічний (LI1, LI2, BOOST(ПОСИЛЕННЯ)) функції "Зупинка", "Пуск" та "Посилений пусковий момент" <= 8 мА 27 кОм

Тип дискретних входів

Позитивний LI1, LI2, BOOST(ПОСИЛЕННЯ) при стані 0: < 5 В і 13 В, >= 0,5 mA

Символ часу зупинки

Регульований від 1 до 10 с

Тип дисплея

1 світлодіод (зелений) для запуску стартера 1 світлодіод (жовтий) для досягнення номінальної напруги

Тип дискретного виходу

Логіка відкритого колектора LO1 завершення сигналу запуску Релейні виходи R1A, R1C ні

Стандарти

EN/IEC 60947-4-2

Ступінь забруднення

2 відповідно до EN/IEC 60947-4-2

Номінальний струм

65 мА

Відносна вологість

5-95% без потрапляння конденсату або крапель води відповідно до EN/IEC 60068-2-3

Робоча висота

1000 м із зменшенням номінального струму на 2,2% кожні додаткові 100 м

Електромагнітна сумісність
Вібростійкість

1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6

Ударостійкість

15 gn для 11 мс в соответствии с EN/IEC 60068-2-27

Ступінь захисту ІР

IP20

Сертифікати

CCC UL C-Tick CSA

Регламент REACH

Содержание особо опасных веществ не превышает пороговую величину

Не містить ртуті

Так

Weee

На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен по

Профіль кругообігу

ENВEOLI100217EN

Директива EC ROHS

Відповідає за умовчанням (продукт поза сферою дії ЄС RoHS)

Категорія застосування

AC-53B відповідно до EN/IEC 60947-4-2

Потужність двигуна

3 кВт (3 фази) при 400 В; 0,75 кВт (3 фази) при 230 В; 2,2 кВт (3 фази) при 400 В; 1 кВт (3 фази) при 230 В; 1,5 кВт (3 фази) при 400 В

Потужність двигуна, л.с.

1 лс, 3 фази в 230 В 2 лс, 3 фази в 460 В 3 лс, 3 фази в 460 В 1,5 лс, 3 фази в 230 В

Тип пуску

Пуск із поступовим збільшенням напруги

Серія продукту

Altistart U01 и TeSys U

Коротка назва пристрою

ATSU01

Тип продукту

Пристрій плавного пуску

Кількість фаз мережі

3 фази

Бренд

Schneider Electric

Висота, мм

234

Ширина, мм

45

Глибина, мм

150

Вага, кг

0.34
