Пристрій плавного пуску ATS22D62Q Schneider Electric ATS22 62A 400B

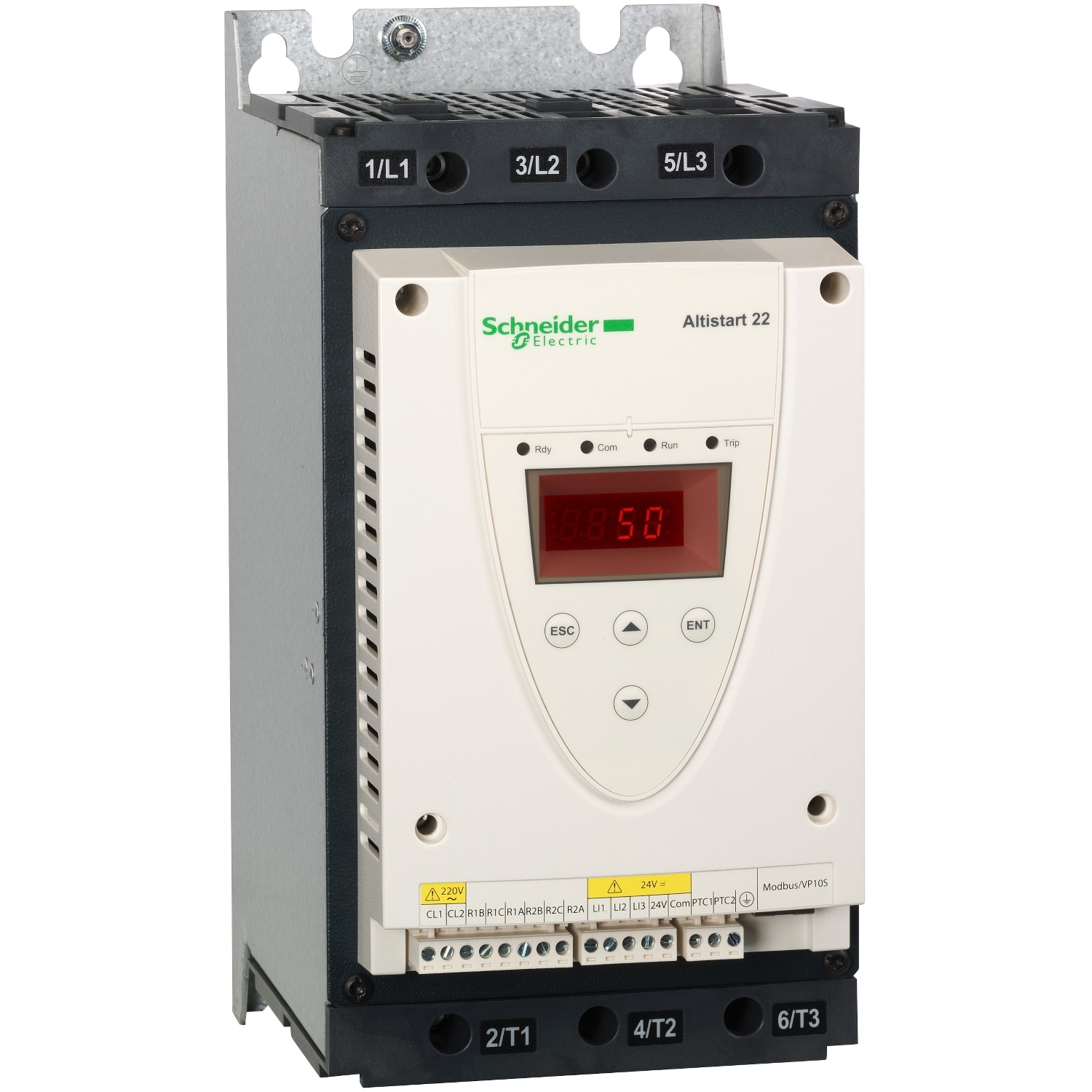

Пристрій плавного пуску ATS22D62Q

Пристрій плавного пуску ATS22D62Q забезпечує оптимізацію запуску асинхронних електродвигунів різної потужності. Частота мережі, в якій працює пристрій, коливається від 47 до 66 Гц. Його можна встановлювати у вертикальному положенні з допустимим відхиленням до 10 градусів. Межі напруги живлення пристрою становлять від 195 до 484 В. Розсіювана потужність досягає 59 Вт у стандартних умовах використання.

Пристрій запуску двигуна оснащений тепловідвідними радіаторами, що сприяють ефективному охолодженню. Номінальний струм складає 57 А, що забезпечує його надійну роботу, а вбудовані шунтуючі контактори підвищують безпеку і надійність функціонування. Напруга дискретного ходу коливається від 24 до 30 В, що робить підключення зручнішим.

Пусковий пристрій для двигуна має три позитивні логічні дискретні входи для управління. Два релейні виходи сигналізують про стан роботи, зокрема, про помилки та готовність. Фізичний інтерфейс використовує багатоточковий RS485 для зв’язку. Швидкість передачі даних може бути 4800, 9600 або 19200 біт за секунду.

Пристрій підтримує протокол Modbus для обміну даними між системами. Вихідний струм регулюється в межах від 0,4 до 1 Icl, що дозволяє налаштовувати параметри. Вхід датчика PTC має опір 750 Ом, що підвищує його чутливість. Охолодження відбувається примусово, що гарантує стабільність роботи в різних виробничих умовах.

Максимальна потужність двигуна досягає 15 кВт при 230 В. Софтстартер призначений для трифазних мереж з численними можливостями підключення. Ступінь захисту IP20 забезпечує базовий рівень безпеки для експлуатації. Габарити пристрою: висота 295 мм, ширина 145 мм, глибина 207 мм.
