Пристрій плавного пуску ATS01N222QN, ATS01 22A 380-415В

15 669.89 грн

Доставка

Нова Пошта: за тарифом перевізника

Самовивіз: безкоштовно

Артикул: ATS01N222QN Категорія: Бренд:

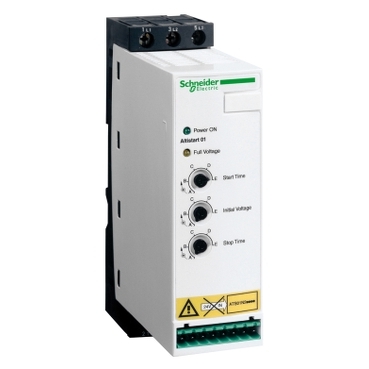

Пристрій плавного пуску ATS01N222QN

Пристрій плавного пуску ATS01N222QN створений для забезпечення плавного старту асинхронних електродвигунів. Завдяки технології поступового збільшення напруги, він знижує механічні навантаження на двигун та електромережу. Пристрій підтримує напругу живлення в діапазоні 342-456 В, що робить його універсальним для багатьох промислових застосувань.

Вбудований байпас дозволяє зменшити теплові втрати під час роботи на номінальному режимі. Пусковий момент регулюється в межах 30-80% від номінального, забезпечуючи точність і контроль під час запуску. Тривалість пуску можна налаштувати в діапазоні від 1 до 10 секунд, що підвищує гнучкість у використанні.

Компактний дизайн із радіатором сприяє ефективному відведенню тепла, що збільшує довговічність пристрою. ATS01N222QN підтримує трифазні двигуни потужністю до 11 кВт при напрузі 380-415 В. Ця модель відповідає стандартам EN/IEC 60947-4-2, забезпечуючи високий рівень безпеки та сумісності.

Пристрій плавного пуску ATS01N222QN має електронні дискретні входи і виходи, які оптимізують інтеграцію в автоматизовані системи. Він також оснащений світлодіодними індикаторами для моніторингу стану: зеленим для запуску і жовтим для досягнення номінальної напруги. Завдяки ступеню захисту IP20, ATS01N222QN підходить для використання в умовах помірного пилу.

Його надійність підтверджена міжнародними сертифікатами, такими як UL, CSA, і CCC. Пристрій може працювати на висоті до 1000 м без втрати ефективності, із поступовим зменшенням струму на вищих рівнях. ATS01N222QN — це поєднання технологічної досконалості та енергоефективності для довготривалого і стабільного функціонування.

Група продукції

Пристрої плавного пуску Altistart

Сублінійка

Altistart 01

Колекція

Приводна техніка

ETIM-клас

EC000640

Опис ETIM-класу

Софтстартер (пристрій плавного пуску електродвигуна)

Версія ETIM

7

EF000458 - з дисплеєм

true

EF009214 - внутрішній байпас

true

Код сумісності

ATS01N2

Момент затягування

0.5-0.5 Н-м 1.9-2.5 Н-м

Вихідна напруга

<= напруга живлення

Частота мережі, Гц

47,5…63

Робоче положення

Вертикально +/- 10 градусів

Електричне з'єднання
Межі напруги живлення, В

342-456

Розсіювана потужність, Вт

124,5 Вт у перехідному стані 4,5 Вт при повному навантаженні та при завершенні пуску

Спосіб збору

З радіатором

Частота мережі живлення

50…60 Гц – 5…5%

Тривалість запуску

1 s/100 5 s/20 10 s/10 регулюємо від 1 до 10 с

Пусковий момент

30…80% пускового моменту при прямому пуску двигуна

Струм дискретного виходу

2 А DC-13 3 А AC-15

Діапазон потужності

7-11 кВт в 380-440 В 3 фази

Маркування

CE

Призначення продукту

Асинхронні електродвигуни

Тип пускача

soft starter

Доступні функції

Вбудований байпас

Напруга дискретного виходу

24 В (межі напруги: 6…30 В) логіка з відкритим колектором

Напруга дискретного ходу, В

24…40

Тип дискретного входу

Логічний (LI1, LI2, BOOST(ПОСИЛЕННЯ)) функції "Зупинка", "Пуск" та "Посилений пусковий момент" <= 8 мА 27 кОм

Тип дискретних входів

Позитивний LI1, LI2, BOOST(ПОСИЛЕННЯ) при стані 0: < 5 В і 13 В, >= 0,5 mA

Символ часу зупинки

Регульований від 1 до 10 с

Стандарти

EN/IEC 60947-4-2

Ступінь забруднення

2 відповідно до EN/IEC 60947-4-2

Номінальний струм

110 А

Відносна вологість

5-95% без потрапляння конденсату або крапель води відповідно до EN/IEC 60068-2-3

Робоча висота

1000 м із зменшенням номінального струму на 2,2% кожні додаткові 100 м

Електромагнітна сумісність
Вібростійкість

1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6

Ударостійкість

15 gn для 11 мс в соответствии с EN/IEC 60068-2-27

Ступінь захисту ІР

IP20

Сертифікати

CSA UL CCC B44,1-96/ASME A17,5 для пускателя, подкл. последо-но с каждой обмоткой двигат. C-Tick ГОСТ

Категорія застосування

AC-53B відповідно до EN/IEC 60947-4-2

Потужність двигуна

11 кВт при 380…415 В; 7,5 кВт при 380…415 В

Тип пуску

Пуск із поступовим збільшенням напруги

Серія продукту

Altistart 01

Коротка назва пристрою

ATS01

Тип продукту

Пристрій плавного пуску

Кількість фаз мережі

3 фази

Бренд

Schneider Electric

Висота, мм

154

Ширина, мм

45

Глибина, мм

131

Вага, кг

0.56
