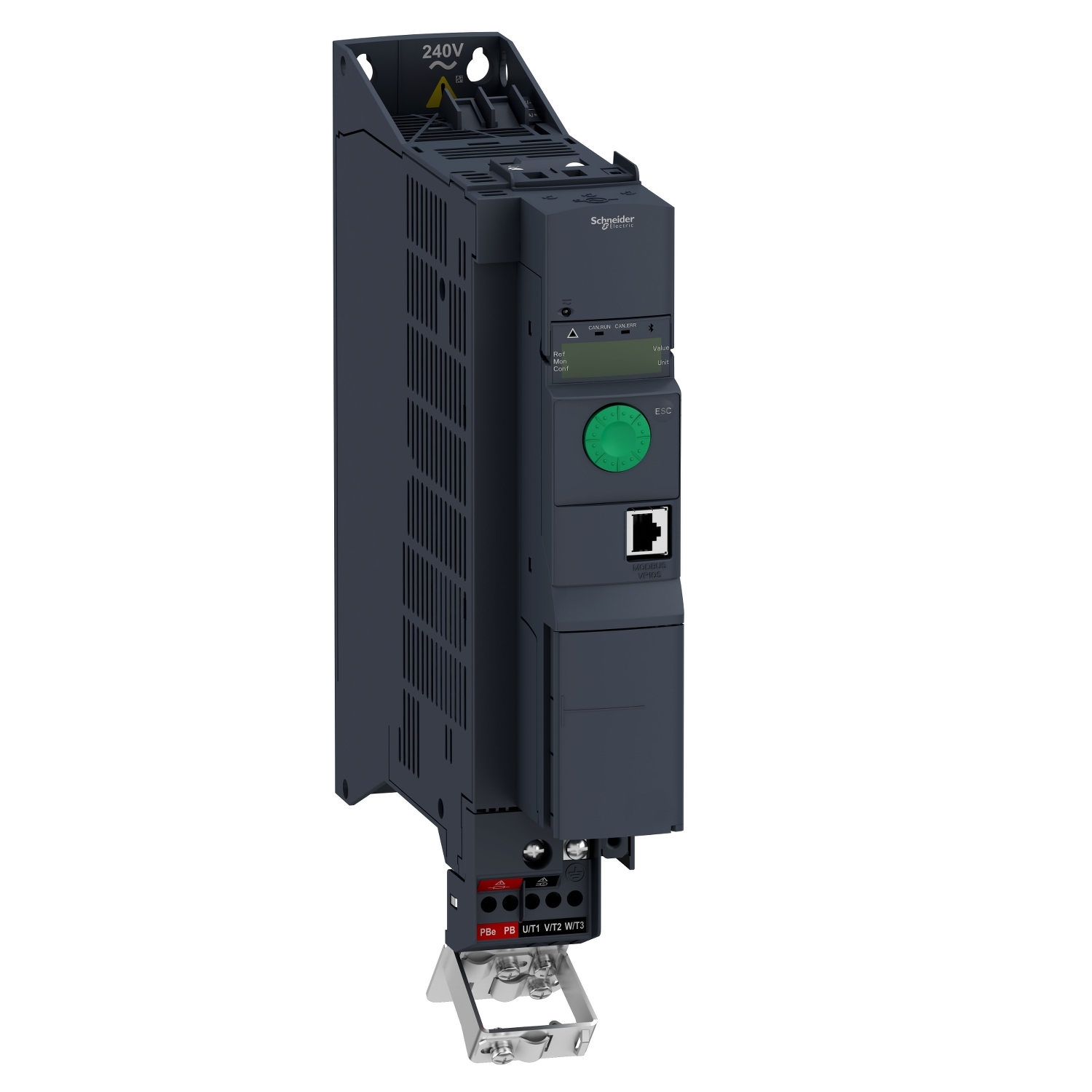

Частотний перетворювач ATV320 Schneider Electric книжкове виконання 2.2 кВт 500В 3Ф

Частотний перетворювач ATV320U22N4B від Schneider Electric є частиною серії Altivar Machine ATV320. Даний частотник призначений для трифазних мереж з номінальною напругою від 380 до 500 В. Його номінальний вихідний струм становить 5,5 А, що дозволяє керувати двигунами потужністю до 2,2 кВт. Завдяки книжковому форм-фактору та можливості монтажу в шафу, пристрій підходить для компактних установок.

Перетворювач має ступінь захисту IP20, що забезпечує базовий захист від пилу та контактів. Підтримка протоколів Modbus і CANopen дозволяє легко інтегрувати його у системи автоматизації. Для керування використовуються гвинтові затискачі з діапазоном затискної здатності від 0,5 до 1,5 мм², що забезпечує надійне підключення.

Час вибірки аналогових входів становить 2 мс, що дозволяє швидко реагувати на зміни в процесі керування. ATV320U22N4B підтримує як позитивну, так і негативну логіку дискретних входів, що робить його гнучким у налаштуванні. Цей перетворювач частоти також має один аналоговий вихід для регулювання сигналів управління.

Дискретний вихід пристрою може працювати з відкритим колектором на частоті до 1 кГц і підтримує струм до 100 мА при 30 В постійного струму. Мінімальний комутований струм для релейного виходу становить 5 мА при 24 В постійного струму, що підвищує надійність комутації сигналів керування.

Перетворювач частоти має три дискретні виходи та сім дискретних входів, що дає можливість підключати різні датчики та виконавчі механізми. Частота комутації налаштовується в діапазоні від 2 до 16 кГц, що дозволяє досягти максимальної ефективності роботи. Окрім цього, пристрій підтримує функцію зупинки двигуна постійним струмом.

При роботі в важкому режимі, лінійний струм може досягати 8,4 А при напрузі 500 В. Максимальна вихідна напруга перетворювача становить 500 В, що робить його сумісним з широким спектром промислових двигунів. Пристрій має захист від перегріву, короткого замикання та зникнення фази на вході.

Перетворювач відповідає класам захисту 3C3 та 2S2 згідно з стандартами EN 60721-3-3, що забезпечує надійну роботу в умовах промислового середовища. Він також має сертифікацію CE, ATEX, GOST, та інші міжнародні сертифікати.
