Гребінчаста шинка, Acti9, 3P, 100A, 24 модулі, 18мм

1 651.73 грн

Доставка

Нова Пошта: за тарифом перевізника

Самовивіз: безкоштовно

Артикул: A9XPH324 Категорії: , Позначка: Бренд:

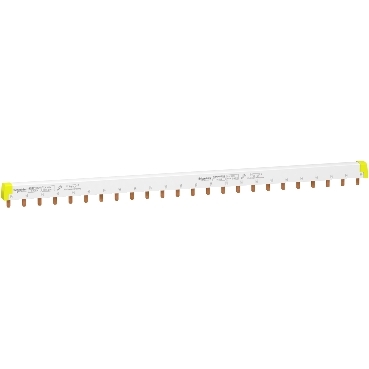

Гребінчаста шина A9XPH324

Горизонтальна гребінчаста шинка Acti9 на 24 модулі призначена для модульного облданання серій Acti9 iC60 або iK60. Призначена для використання разом з 3P модульним обладнанням, конфігурація шинки: L1 L2 L3. До неї можна підключити 8 пристроїв з конфігурацією полюсів 3P. Довжина 430 мм. Загальна кількість модулів 24 по 18 мм. Площа поперечного перерізу 1 піна шинки 16 мм2. Тип електричного підключення PIN. Кількість фаз – 3. Кількість полюсів – 3. Номінальний робочий струм Ie при 40°C становить 100 А. Струм короткого замикання Isc відповідає величині відключаючої здатністі автоматичних вимикачів Schneider Electric. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Номінальна робоча напруга Ue становить 415 В змінного струму. Колір шинки білий RAL9003. Ступінь забруднення пристрою 3. Відповідно до стандарту МЕК 60695-2-1 вогнестійка самозатухаюча при 960°С протягом 30 с. Відповідає стандартам МЕК 60947-7-1 і МЕК 61439-2. Гарантія на виріб становить 12 місяців.



Серія

Acti9

Тип виробу

Гребінчаста шинка

Спосіб кріплення

Горизонтальний

Опис рядків

3L

Довжина в модулях 18 мм

24

Стандарти

МЕК 61439-1

Кількість шляхів

8 способів 3 L

Опис полюсів

1 x 3P

Крок підключення

18 мм

Тип конектора

Клема

Відстань між лініями

54 мм

Номінальний струм

100А на 40°C

Номінальна робоча напруга

415В АС

Номінальна напруга ізоляції

500В АС відповідно до МЕК 61439-2

Місце встановлення

Верхній та нижній на клеми тунельного типу
Верхній та нижній на подвійна клема

Кількість модулів Ш = 9 мм

48

Ширина, мм

430

Сумісність серії

Acti9 (Acti9 iC60) Acti9 (Acti9 iK60) Acti9 (Acti9 iID) Acti9 (Acti9 iID K) Acti9 (Acti9 iSW) Acti9 (Acti9 iSW-NA) Multi9 (Multi9 C60)

Вогнестійкість

960°C (30с) відповідно до МЕК 60695-2-1

Ступінь забруднення

3 відповідно до МЕК 60947-7-1

Ступінь захисту

IP20

Гарантія

12 місяців
